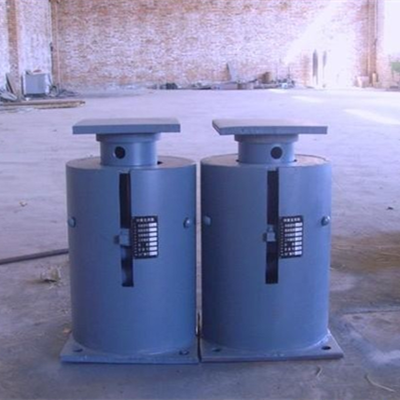

弹簧支吊架的产品介绍：
一、管道支吊架的型式
二、按管道支吊架的用途可以分为三大类
二、弹簧支吊架执行的标准老：GB10181新：jb/T8130.1
三、型式：平式/立式/座式三种双吊点吊架：PHA、PHE、LHA、LHE；单吊点吊架：PHB、PHC、LHB、LHC；座式：PHD,ZHA,ZHB。
四、弹簧支吊架型号的表示方法例1:PHA35-150/18200X-M24表示PHA型、编号为35号、位移150mm，标准载荷18200N，平式恒力弹簧支吊架，其位移方向向下，下接吊杆螺纹规格M24。例2:LHB41-280/15112S-M30表示LHB型、编号为41号、位移280mm，标准载荷为15112N，立式恒力弹簧支吊架，其位移方向向上，下接吊杆螺纹规格M30。
五、支吊架选型
1、基本原则工程上，一般按热态吊零的载荷分配原则确定弹簧支吊架的受力。热态吊零：指弹簧支吊架在热态时承受的力等于冷态时由管系分配给它的力。
2、安装空间、管道设备布置按安装生根的空间位置，管道设备的布置确定采用：平式、立式还是座式型式；A、B、C、E生根支吊方式。
3、位移数值的确定在选用恒力弹簧支吊架之前，应计算出被支吊管道或设备从冷态到热态的zuida垂直位移量，在选用时，位移数值应留有适当余量。推荐余量取位移量的20baifenzhi，但不小于20mm，即:T选=1.2xT计；且T选≥T计+20mm。式中:T选—选用位移量，mm;T计—计算位移量，mm.
4、载荷值的确定。
弹簧支吊架安装使用注意事项：
1.由制造厂按用户提供的安装载荷，用上、下两块定位块将弹簧支吊架的指示板固定在与安装载荷相应的位置上，使弹簧支吊架暂处于刚性状态。
2.管道经清洗、水压试验后，取下上、下定位块，方可将管道投入使用。
3.管道开始运行时，首先检查定位块是否合部拆除，再检查指示板从安装载荷到工作载荷的位移过程中有无卡阻现象。
4.管道投入正常运行后，检查弹簧支吊架在工作载荷 时的位移是否与设计一致。管道停止运行后，检查指示板是否复位到安装载荷的位置。
弹簧支吊架使用寿命：
弹簧支吊架的使用寿命和用于情况有必要关系，一般情况下合理用于的话，寿命一般是20-30年，当然使用不当会影响使用寿命。
恒力弹簧支吊架制造技术要求:
1、 产品应按规定程序审批的图样及技术制造。
2 、产品所采用的材料牌号应符合图样要求，材质应符合国家标准规定，并有质保书。
3、 弹簧刚度的ji限偏差应为±10baifenzhi。
4 、在ziyou状态下，弹簧轴心线对两端面的垂直度不超过ziyou高的2.5baifenzhi。
5 、弹簧ziyou高的ji限偏差为ziyou高的±2baifenzhi。
6、 需作热处理的零件，其硬度值应符合图样规定。
7 、产品应按订货要求的位移方向锁定出厂。
8 、hanjie与焊缝应符合图样和技术文件规定。
9 、焊缝表面不得有裂纹、夹渣、气孔、弧坑和超过0.5mm 深的咬边.

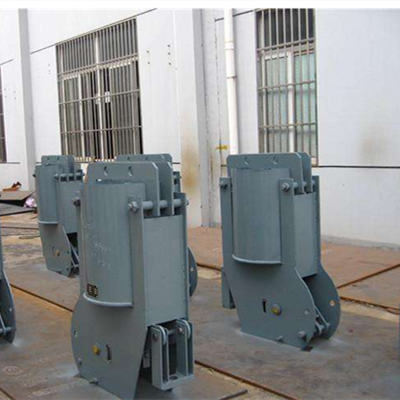

恒力弹簧支吊架特点:
恒力弹簧支吊架（简称恒吊）是按力矩平衡原理设计的一种机械装置。可以通过它来悬吊和支撑管道及设备，此时，当管道或设备产生位移时，只要在预先选定的载荷位移内，不管其位移变化有多大，它们可以通过恒力弹簧支架而始终获得恒定的支撑力。从而就不会给管道或设备带来新的附加压力，这样就可以避免造成重大的设备和anquan事故。
恒力弹簧支吊架安装注意事项：
1.由制造厂按用户提供的安装载荷，用上、下两块定位块将弹簧支吊架的指示板固定在与安装载荷相应的位置上，使弹簧支吊架暂处于刚性状态。
2.管道经清洗、水压试验后，取下上、下定位块，方可将管道投入使用。
3.管道开始运行时，首先检查定位块是否合部拆除，再检查指示板从安装载荷到工作载荷的位移过程中有无卡阻现象。
4.管道投入正常运行后，检查弹簧支吊架在工作载荷 时的位移是否与设计一致。管道停止运行后，检查指示板是否复位到安装载荷的位置。检查弹簧的吊架紧扣性等。
